半導體制造 | SICK半導體行業應用方案

半導體行業對檢測和測量任務提出了非常高的要求。尤其在檢測小型部件時（例如焊線或半導體晶圓的高要求表面）。

同時，許多流程機器中的傳感器都暴露于惡劣的環境條件下。包括接觸化學品、高溫，甚至真空環境。得益于優異的技術組合，SICK 的傳感器解決方案可以很好地應對這些挑戰。

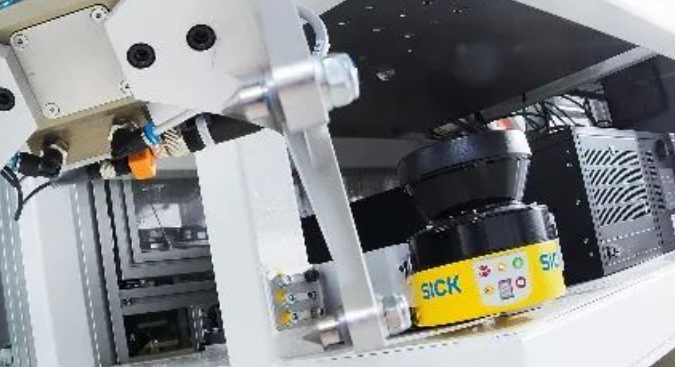

安全防護

為保障人員和流程安全，在半導體行業中不僅需要對機器進行防護。安全技術也被用于自主物流流程中。

SICK 為半導體和設備制造商提供廣泛的安全解決方案技術組合。另外，SICK 還為客戶提供豐富的服務，其中包括咨詢、調試支持、培訓和進修。

質量監控

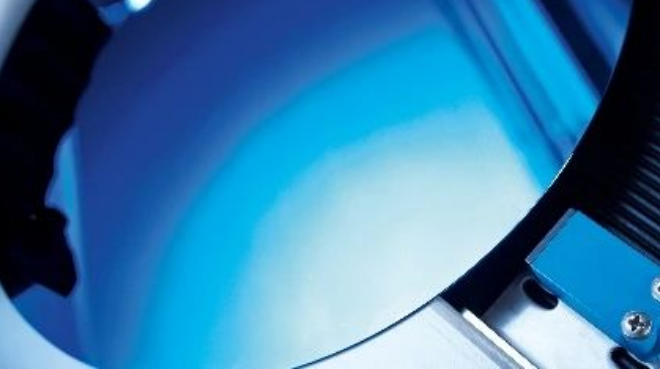

半導體晶圓和芯片必須滿足非常高的質量要求。半導體晶圓和芯片上非常小的結構需要質量管理解決方案中的高精度測量。視覺傳感器和高分辨率位移測量傳感器可使測試和檢查系統滿足這些要求。

識別檢測

SICK智能傳感器和解決方案能夠將生產線推向全新的自動化和智能化水平，大幅減少人工干預，提高生產速度和產出量。

無論是物料檢測、定位還是控制，都能實現快速、有效的操作，大大提升了生產效率。此外，SICK還提供了遠程監控和預測性維護服務，幫助企業提前發現設備故障，避免生產中斷。這種前瞻性的維護策略不僅提高了生產效率，也讓生產更加穩定。

SICK的視覺系統和圖像處理技術能夠快速識別產品缺陷，并提供改進建議。這種前瞻性的缺陷預防策略幫助企業及時發現缺陷并避免類似問題的再次發生，使產品質量持續提升。

通過自動化的物料檢測和定位，西克幫助企業減少了物料浪費和損耗。這不僅降低了生產成本，也為企業創造了更大的利潤空間。

通過SICK智能傳感技術的應用，企業在半導體生產中，能更快速地實現生產效率的提升、產品質量的提高以及成本的降低。
