    海康智能讀碼器/工業相機助力PCB板不良品檢測

    方案背景

    一、需求描述:

    1、檢測PCB板上焊錫膏的缺陷,即檢測焊錫膏覆蓋面積;

    2、原本采用面陣相機+二維運動機械臂的方式拍攝,拍攝時銅板靜止而相機運動;肉眼檢測,無法存圖,需要增加自動識別、數據統計和存儲圖片功能;

    3、圖片需要存儲兩年,不壓縮的情況下需要大空間的硬盤來存儲;所以需要增加圖像壓縮功能,輸出JPG格式的圖片,并按照生產批次號建立索引,以方便查找。



    二、技術要求:

    1、銅板尺寸約260*80mm,上面約400個檢測點,均涂布焊錫膏;

    2、焊錫膏尺寸在1mm*1mm左右。

    方案架構

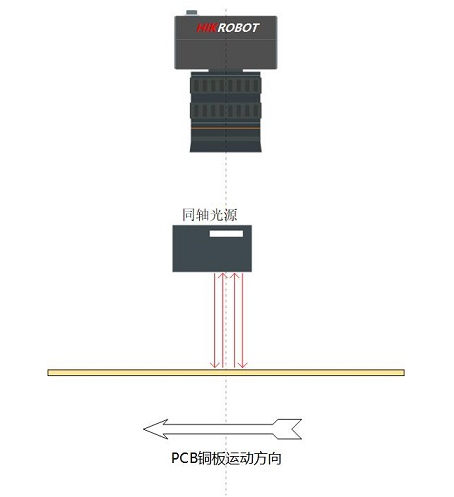

    海康PCB不良品檢測系統采用線陣相機、FA工業鏡頭、同軸光源搭建視覺系統,安裝在產線上,PCB板在下方勻速通過采集圖像,采集的圖像發送到視覺處理器后,視覺系統平臺的算法工具可以檢測每個錫膏點是否有缺陷,以及所有錫膏點中的缺陷個數。


    方案優勢

    1、精準識別:準確識別錫膏點的面積、X軸偏移、Y軸偏移;

    2、統計分析:統計PCB板上不同定義區域的不良分布,針對性的改善工藝;

    3、快速高效:銅板運動速度1m/s,在每個工位上停留時間為10s,初步計算相機工作在25k行頻左右,圖像處理則可以用10s完成;

    4、功能齊全:增加自動識別、數據統計和存儲圖片功能。


    PCB板不良品檢測效果



         廣州艾韋迅科技是海康威視旗下的海康機器人HikRobot海康智能讀碼器/工業相機經銷商,供應海康掃描槍ID2000、ID3000、ID5000、ID6000等系列全部型號,海康威視讀碼器同時為 為電子、物流、FPD顯示屏、半導體、汽車制造等領域提供專業機器視覺解決方案,海康工業讀碼器助力用戶快速準確實現工業自動化。
