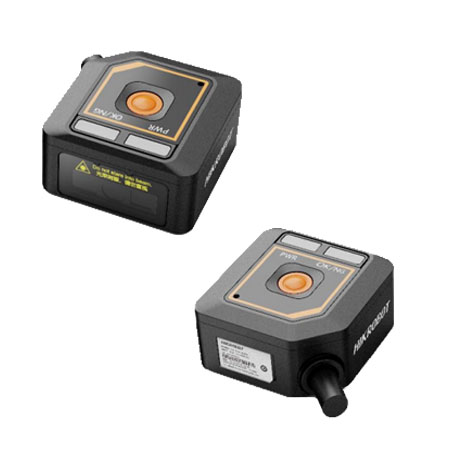

海康MV-SCA004M 視覺傳感器內部植入高精度定位
與測量算法，可實現計數、有無、測量等功能。
可通過客戶端進行監視和操作，通過 RS-232、以
太網輸出工具結果，通過 IO 與上下游工序配合。
支持視覺工具多種結果輸出以及自定義結果文本
輸出。
?？礛V-SCA004M 80萬像素黑白視覺傳感器特點：
小型化，適應各類型機臺及緊湊工位
采用嵌入式硬件平臺，可進行高速的圖像處理
植入高精度高效率視覺算法，可實現計數、有無、測量、識別等功能
自帶激光瞄準，明確指示目標視野，安裝調試快捷
提供指示燈提示操作狀態，便于現場調試
支持 Modbus、EtherNet/IP、PROFINET、FTP、UDP、TCP、串口等多種通訊模式
?？礛V-SCA004M 80萬像素黑白視覺傳感器參數：
| 型號 | 型號 | MV-SCA004M-05S-WBN-SR |
| 名稱 | SCA視覺傳感器，5mm鏡頭，80萬像素，黑白，對焦距離240mm |
| 工具 | 視覺工具 | 計數:斑點計數、邊緣計數、圖案計數
有無:圓有無、直線有無、斑點有無、邊緣有無、輪廓有無
定位:位置修正
邏輯:條件判斷、邏輯判斷、組合判斷、變量計算
測量:線線角度、直徑測量、亮度均值、對比度測量、寬度測量、點線測量、灰度面積、直線角度、節距檢測
識別:注冊分類 |
| 方案能力 | 支持方案導入/導出,最多可存儲8個方案,40個模塊 |
| 通訊協議 | Modbus、EtherNet/IP、PROFINET、FTP、UDP、TCP客戶端、TCP服務端、串口、MELSEC/SLMP、FINS、基恩士KV |
| 相機 | 傳感器類型 | CMOS,全局快門 |
| 像元尺寸 | 2.7 μm × 2.7 μm |
| 靶面尺寸 | 1/4" |
| 分辨率 | 1024 × 768 |
| 最大采集幀率 | 15 fps |
| 動態范圍 | 66 dB |
| 信噪比 | 40 dB |
| 增益 | 1 ~ 15 dB |
| 曝光時間 | 60 μs ~ 7000 μs |
| 像素格式 | Mono 8 |
| 黑白/彩色 | 黑白 |
| 電氣特性 | 數據接口 | Fast Ethernet(100Mbit/s) |
| 數字I/O | 綠色端子提供供電、數字IO、串口功能:包含1路輸入(IN0),1路輸出(OUT0),1路RS-232
支持通過頂面按鈕觸發設備 |
| 供電 | 12 ~ 24 VDC |
| 典型功耗 | 3 W@12 VDC |
| 結構 | 鏡頭接口 | M5-mount |
| 焦距 | 4.9 mm |
| 工作距離 | 240 mm |
| 鏡頭罩 | 透明鏡頭罩 |
| 光源 | 白光LED |
| 瞄準器 | 十字激光 |
| 指示燈 | 電源指示燈PWR,結果顯示指示燈OK/NG |
| 外形尺寸 | 38 mm × 38 mm × 19 mm |
| 重量 | 約40 g(不含線纜) |
| IP防護等級 | IP54 |
| 溫度 | 工作溫度0 ~ 50°C,儲藏溫度-30 ~ 70°C |
| 濕度 | 20% ~ 95%RH無冷凝 |
| 一般規范 | 軟件 | SCMVS |
| 認證 | CE,KC |
?？礛V-SCA004M 80萬像素黑白視覺傳感器應用：
3C，食藥品，汽車零配件
